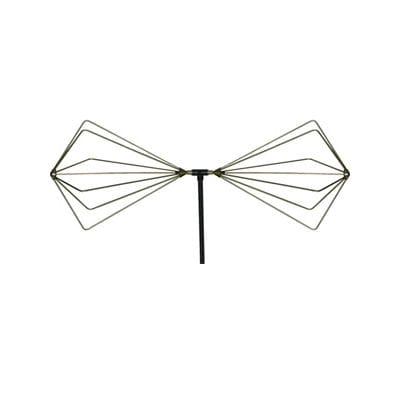

双锥形天线sas - 540

射频 紧凑的 崎岖的

这种双圆锥天线将提供可靠的、可重复的测量。一个理想的解决方案，是任何EMC测试机构进行合规性测试的标准工具。特性20 MHz至330 MHz单独校准FCC, CISPR和MIL-STD测试坚固的结构三年保修产品详细信息A.H.系统SAS-540双锥形天线在20 MHz至330 MHz的频率范围内有效运行，设计符合MIL-STD-462尺寸要求。尺寸紧凑，这种双锥形天线是在屏蔽室或消声室中使用的理想天线。天线平衡被设计为不平衡到平衡变压器，以改善线性响应，是任何EMC合规测试机构的标准工作设备。CISPR 16-1-4指定双锥天线作为首选天线，覆盖30 MHz至250 MHz范围，以获得最低的测量不确定度。一些天线制造商在双工艺性元件中加入非对称截面，以解决高频响应的固有倾角问题。我们的解决方案是在元件的中心柱周围放置一个简单的铁氧体，从而消除了改变天线对称性的问题。SAS-540双锥天线的优越对称性满足ANSI C63.5-2017对称性要求。双锥天线设计的一个缺点是驻波比很差，特别是在80mhz以下。 This is due to the limited size requirements spelled out in MIL-STD 462 and can be overcome by the selection of a larger element set. Another way to overcome this short fall is to add a 3 or 6 dB attenuator, this will improve the VSWR in the order of 2:1 or even better.
