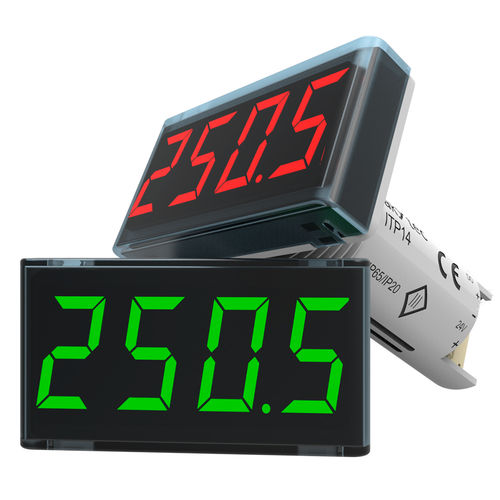

通用指示控制器ITP14

当前的 过程 电压

ITP14是一种普遍适用的过程显示器，用于监测和控制工业过程。该装置具有紧凑的标准化设计，适合标准22.5毫米的信号灯钻孔。这提供了快速和容易的安装，许多显示器可以容纳在一个控制柜门或面板上。该显示器具有数字输出和可配置的模拟输入。输入可以设置电压信号(0- 10v和其他)或电流信号(4- 20ma和其他)。在显示之前，输入信号被缩放，如果需要可以被过滤。还有一个可选的平方根函数可用。NPN晶体管输出可以控制高达42 V DC / 200 mA的负载，这使得实现ON/OFF控制成为可能。此输出也可以作为告警输出。进程指示灯ITP14还支持告警功能。 If this function is on, the display starts blinking with the frequency of about 2 Hz when the process value exceeds the set points. Functions and features: - Analog input 0-10 V, 4-20 mA and others - Measuring and displaying of the process value - Signal scaling - Adjustable decimal point position - Display range -999…+9999 - ON/OFF control with an NPN output - Square root function (for special transmitters) - Digital filter - Alarm function (blinking when exceeding the set points) - Error indication when exceeding the measuring limits - Error indication when wire break or short circuit - Power supply: 24 (10…30) V DC - Inputs: 1 - Input signal: 0(2)-10 V, 0(4)-20 mA, 0-5 mA - Display: LED, 7-segment display - Character height: 14 mm - Display colour: red or green - IP Code: front IP65, rear IP20
