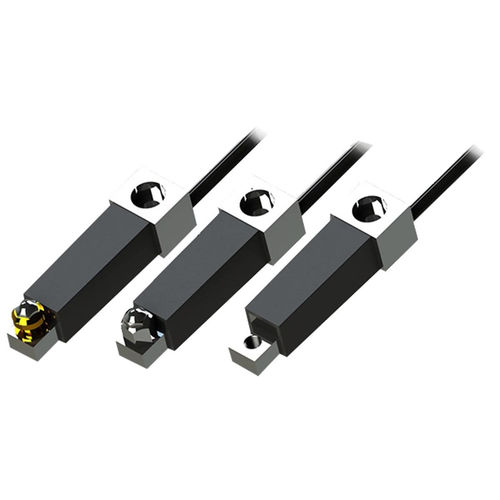

测量触摸探头DUSM系列

紧凑的

DUSM - Mini Flexure•0.5 mm测量范围•分辨率优于0.01 μ m•重复性优于0.5 μ m•弹簧驱动•IP68密封•扩展臂•紧凑封装的坚固设计微型单叶Flexure是另一种基于挠性接触探头的变体。微型单叶弯曲具有0 - 500微米的校准范围，并为接触尖端安装的替代配置提供了手段。压力表本体安装到夹具是使用一个M2.5螺钉完成的。触头安装通过使用整体M3锁定螺纹镶件连接，主要用于长度扩展，OEM的固定长度触头或Solartron的触头适配器，当应用于Solartron的专用触头时，允许1毫米的高度调整。OEM尖端可以安装在任何一种选择上，但建议高度限制在表顶表面以上6mm，以避免显着损害表的寿命和重复性。中间调整范围是使用标准尖端校准的参考点。长度扩展可以应用于这种类型的量规，但应小心使用。建议针尖和安装螺纹之间的最大长度为12毫米，但这取决于其他变量，如针尖高度、接近角和测量偏转-这些条件的极端情况将显著降低压力表的寿命并严重降低可重复性。
