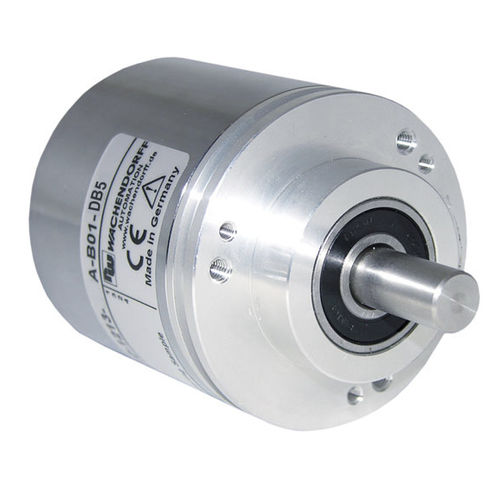

绝对旋转编码器WDGA 58 b

磁 实心轴 单匝

绝对轴角编码器,电磁,CANopen WDGA 58 b;新:连接器sub,中共9针;电隔离;夹紧法兰;住房:Ø58 mm,98单匝/多;轴:Ø6毫米,Ø8毫米,Ø10毫米,Ø3/8”;通讯配置文件根据中央情报局301应用程序概要文件CANopen提升中央情报局417;二进制代码强调•EnDra®免费维修和环保•CANopen升力,SSingle-turn /多向•通讯配置文件根据中央情报局301年•应用程序概要文件CANopen提升中央情报局417•单匝/多向(16位/ 32位)与32位处理器•2-colour-LED•面向未来的技术指标操作条件和错误消息适当中情局303 - 3•高轴负载220 N径向,法兰夹紧法兰120 N轴产品细节住房Ø58毫米钢镀铬,磁屏蔽分辨率单匝分辨率65536步/ 360°(16位)多分辨率高达32位轴Ø6毫米的建议:注意:没有选择AAS =完整IP67版轴长度:12毫米Max。允许轴加载径向:125 N马克斯。允许轴轴向加载:120 NØ8毫米建议:注意:没有选择AAS =完整IP67版轴长度:李:19毫米马克斯。 Permissible shaft loading radial: 125 N Max. Permissible shaft loading axial: 120 N Ø 10 mm Shaft length: L: 20 mm Max. Permissible shaft loading radial: 220 N Max. Permissible shaft loading axial: 120 N Ø 9.525 mm, Ø 3/8" Advice: Attention: No option AAS = full IP67 version Shaft length: L: 20 mm, L: 0.787 in Max. Permissible shaft loading radial: 220 N, 22.434 kp Max. Permissible shaft loading axial: 120 N, 12.237 kp Max. operating speed 8000 rpm
