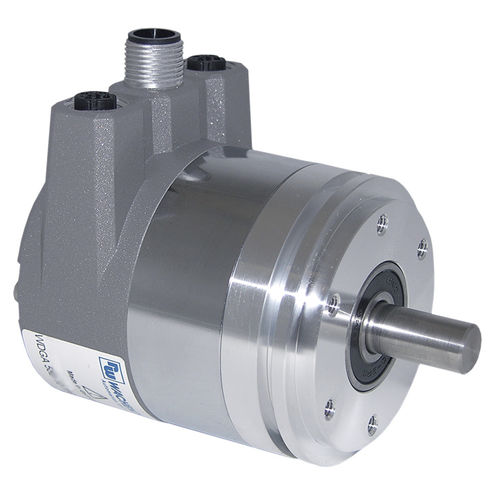

绝对旋转编码器WDGA 58通用IE

磁 实心轴 单匝

绝对轴角编码器、磁性、普遍IE WDGA 58总线包括:连接3 x M12连接器同步法兰;住房:Ø58 mm 16/43-bit单匝/多;轴:Ø6毫米,Ø8毫米,Ø10毫米,Ø3/8”;协议:可选择的(PROFINET-IO EtherCAT)强调•EnDra®:免费维修和环保•普遍即单/多匝的总线盖••简洁设计单匝/多向(max。16位/ 43位)•前瞻性技术•2 colour-duo LED´s•和总线状态指标操作条件和2 L / LED´s•高轴负载220 N径向,120 N轴产品细节法兰同步法兰住房Ø58毫米钢镀铬,磁屏蔽分辨率单匝分辨率高达65536步/ 360°(16位)多向决议43位轴Ø6毫米的建议:注意:没有选择AAS =完整IP67版轴长度:12毫米Max。允许轴加载径向:125 N马克斯。允许轴轴向加载:120 NØ8毫米建议:注意:没有选择AAS =完整IP67版轴长度:李:19毫米马克斯。允许轴加载径向:125 N马克斯。允许轴轴向加载:120 NØ10毫米轴长度:李:20 mm Max。允许轴加载径向:220 N马克斯。 Permissible shaft loading axial: 120 N Ø 9.525 mm, Ø 3/8" Advice: Attention: No option AAS = full IP67 version Shaft length: L: 20 mm, L: 0.787 in Max. Permissible shaft loading radial: 220 N, 22.434 kp Max. Permissible shaft loading axial: 120 N, 12.237 kp Max. operating speed 8000 rpm Power supply 10 VDC up to 32 VDC Current consumption: typ. 125 mA Power consumption: typ. 3 W
